1.8V NAND 让你犯难了？

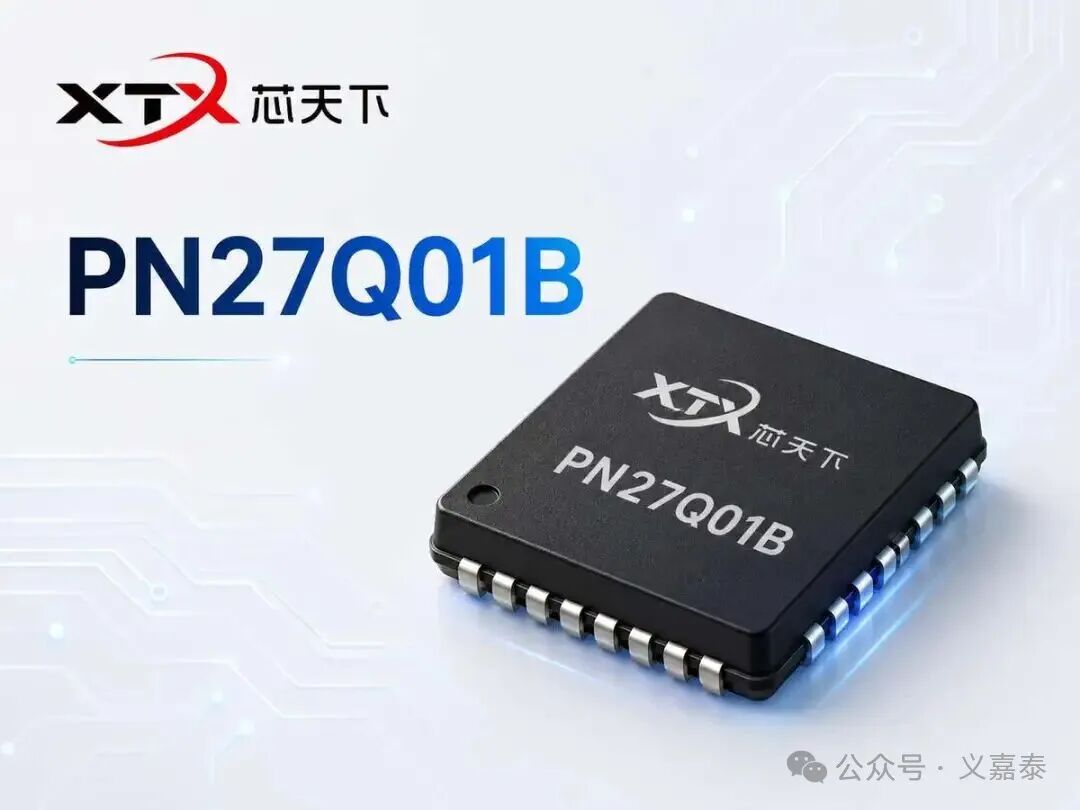

今天分享一颗适合 1.8V 平台关注的 BGA24 NAND Flash：

XTX PN27Q01BBGITG。

这是一颗 1Gb，128M x 8，1.8V，BGA24封装，内置ECC控制器的 NAND Flash，规格书首页明确标注为 1Gb（128M x 8），1.8V，with ECC controller build-in NAND flash。

PN27Q01BBGITG 是一颗 1.8V 1Gbit NAND E2PROM，阵列组织为：

（2048 + 64）bytes × 64 pages × 1024 blocks。

它的擦除操作以 block 为单位执行，单个 block 为：

128Kbytes + 4Kbytes。

从应用方向看，规格书中提到它适合用于：

固态文件存储、语音记录、静态相机图像存储，以及其他需要高密度非易失性数据存储的系统。

所以这颗料可以简单理解为：

适合1.8V系统平台、需要1Gb容量、BGA24封装、并且希望降低外部ECC压力的SLC NAND方案。

PN27Q01BBGITG 的一个重要卖点是：

内置ECC controller。

规格书特性部分写明：

ECC requirement：0 bit / 528Bytes，with build-in ECC controller to implement 8bit / 528Bytes internally。

这句话对工程选型很关键。

很多传统 NAND 需要主控侧具备足够的ECC能力，否则项目导入时会遇到：

控制器ECC能力不够、

固件适配复杂、

坏块管理和纠错策略需要重新调整。

而 PN27Q01BBGITG 通过内部ECC控制器实现 8bit / 528Bytes 的纠错能力，可以在一些项目中降低主控侧ECC配置压力。

销售沟通时，这一点可以作为重点切入：

“这颗是1.8V、1Gb、x8、BGA24 NAND，内部带ECC controller，适合主控ECC资源有限但又需要NAND方案的客户评估。”

客户问参数时，不建议只报“1Gb NAND”。

可以把重点参数整理成下面这几个：

1. SLC架构

规格书标注为 Single Level per Cell（SLC）Technology。

SLC NAND在可靠性、寿命和工业类项目中仍然有明确优势。

2. 工作电压：1.7V ~ 1.95V

这颗料推荐工作电压范围为 1.7V ~ 1.95V，适合 1.8V 电源和IO平台。

3. Page / Block结构

Page size 为 2048 + 64 bytes，Block size 为 128K + 4K bytes，有效块数量为 1004 blocks min ~ 1024 blocks max。

4. 常用操作模式丰富

支持 Read、Reset、Auto Page Program、Auto Block Erase、Status Read、Page Copy、Multi Page Program、Multi Block Erase、Multi Page Copy、Multi Page Read 等模式。

5. 读写擦参数

随机访问典型值为 40µs，顺序访问最小 25ns；典型页编程时间为 330µs/page，典型块擦除时间为 3.5ms。

6. 可靠性指标

规格书标注典型 100,000次 P/E cycles，典型 10年数据保持时间。

很多客户看到完整料号时，会问：

PN27Q01BBGITG 每一段分别代表什么？

按照规格书中的料号定义：

PN：Vendor，规格书中料号页标注为 Paragon

27：BGA24 NAND 产品系列

Q01B：1.8V，1Gb / x8，0bit ECC，ECC由内部控制器完成

BG：BGA24封装

I：工业温度，-40°C ~ 85°C

T：Tray盘装

G：Green / REACH package

所以 PN27Q01BBGITG 可以理解为：

一颗 1.8V、1Gb、x8、BGA24、工业温度、Tray盘装、绿色环保版本的内置ECC NAND Flash。

对于 NAND Flash 项目，销售不能只讲“有货、有价格”。

真正影响客户导入的是下面几个技术点。

PN27Q01BBGITG 的推荐 VCC 工作范围是 1.7V ~ 1.95V。

因此客户主控、IO电平、电源轨都要确认是否匹配 1.8V NAND。

如果客户原方案是 3.3V NAND，不能直接替换，需要确认硬件电平、封装兼容性和控制器支持情况。

虽然这颗料内置ECC控制器，但 NAND Flash 的坏块管理仍然不能省。

规格书说明，该器件有效块数量为 1004 ~ 1024 blocks，同时提示器件可能包含不可用块；出厂时 Block 0 保证有效。

所以客户固件仍然需要关注：

坏块扫描、

坏块表维护、

擦写失败处理、

Status Read状态判断。

规格书在 Pin Description 后的 Notes 中建议：

VCC 与 VSS 之间需要连接 0.1µF 电容，用于抑制电源电流突变；同时 PCB 走线宽度要能承载 Program 和 Erase 操作时需要的电流。

这一点在小尺寸板卡、模组类产品、低功耗设备里尤其要提醒客户。

规格书命令表中也列出了常见指令，例如：

Read：00h / 30h

Auto Page Program：80h / 10h

Auto Block Erase：60h / D0h

ID Read：90h

Status Read：70h

ECC status read：7Ah

Reset：FFh

工程调试时，可以通过 ID Read、Status Read、ECC status read 等方式确认器件识别、读写状态和ECC状态。

这颗 PN27Q01BBGITG 适合重点推荐给以下几类客户：

第一类：1.8V主控平台客户

比如主控IO电平已经是1.8V，希望外围Flash也采用低压方案。

第二类：需要BGA24 NAND封装的项目

适合空间受限、板级布局紧凑、需要小封装NAND的应用。

第三类：主控ECC能力有限的客户

这颗料内部带ECC controller，可以降低外部ECC适配压力。

第四类：工业温度项目

料号中的 I 对应 Industrial，-40°C ~ 85°C，适合工业控制、通信设备、安防、仪器仪表等场景。

第五类：传统并行NAND接口项目

它使用 I/O pins 进行地址、数据和命令输入输出，属于典型NAND接口逻辑。

总的来说“这颗PN27Q01BBGITG是XTX的1Gb x8 BGA24 NAND，1.8V供电，SLC架构，内置ECC controller，工业温度版本。适合1.8V主控平台、空间紧凑型设计，以及主控ECC资源有限的项目评估。”

如果客户正在用 3.3V NAND，可以进一步追问：

“您现在主控NAND接口是1.8V还是3.3V？ECC是在主控里做，还是希望Flash内部带ECC？封装是BGA24固定吗？”

这几个问题问出来，客户会明显感受到你是在帮他做项目判断，而不是简单报型号。

NAND Flash 选型，不能只看容量。

尤其是 1Gb 这类常用容量，真正影响导入的是：

电压是否匹配、封装是否兼容、ECC怎么实现、坏块如何管理、固件是否支持、温度范围是否满足。

PN27Q01BBGITG 的定位很清晰：

1Gb、x8、1.8V、BGA24、SLC NAND、内置ECC controller、工业温度。

对于正在寻找 1.8V BGA24 NAND方案 的客户，这颗料值得进入评估清单。

需要 规格书、样品评估、替代料号分析、BOM配单建议，可以进一步沟通。

选对一颗料，项目少走很多弯路。

注：本文参数依据 PN27Q01BBGITG Rev V0.4 规格书整理，规格书版本日期为 2017年12月11日；文件中提示产品规格信息可能随时变更，项目导入前建议以最新规格书和原厂确认结果为准。
